Základová konstrukce pro nabíjecí stanice Autel Maxicharger AC ULTRA STREET

Kovový zemní základ Autel AC Ultra Street Foundation je originální příslušenství pro pevnou a stabilní montáž nabíjecí stanice MaxiCharger AC Ultra Street. Kotvicí koš se zabetonuje do země při přípravě základu, takže stojan stanice se poté jednoduše přišroubuje na připravené závitové svorníky. Získáte tak přesně vyrovnané a spolehlivé ukotvení stanice od prvního dne – bez dodatečného vrtání do hotového betonu.

Hlavní vlastnosti:

• Originální kovový základ Autel pro nabíjecí stanici AC Ultra Street

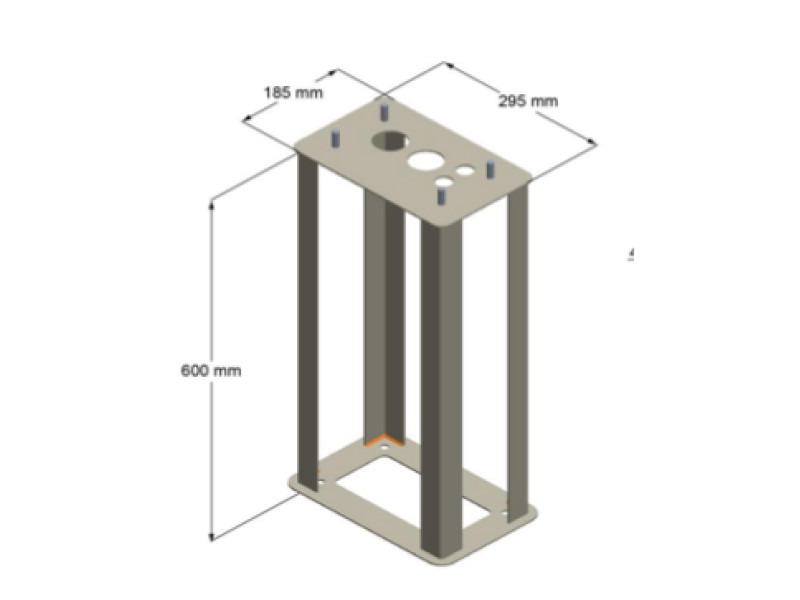

• Horní kotvicí deska 295 × 185 mm odpovídající půdorysu stojanu stanice
• Výška 600 mm pro zapuštění do betonového základu
• Závitové svorníky v desce pro přímé přišroubování stanice
• Otvory v desce pro protažení přívodních kabelů a chrániček

K čemu základ slouží

Zemní základ je určen pro instalace, kde se betonový základ pro nabíjecí stanici teprve buduje. Koš se usadí do výkopu, vyrovná a zalije betonem – kotvení je tak součástí základu a stanice na něm stojí bez pnutí a přesně ve svislici. Přívodní kabeláž se protáhne otvory v horní desce přímo do spodní části stanice.

Montáž stanice

Po vytvrdnutí betonu se stanice AC Ultra Street nasadí na vyčnívající závitové svorníky a přišroubuje. Alternativou k zemnímu základu je podle instalačního manuálu kotvení stanice do stávajícího betonu čtyřmi rozpěrnými šrouby M10 × 30; zemní koš je však vhodnější volbou pro novostavby základů a dlouhodobě namáhané instalace.

Technické parametry

• Určení: nabíjecí stanice Autel MaxiCharger AC Ultra Street
• Rozměr horní desky: 295 × 185 mm
• Výška: 600 mm
• Materiál: kov
